Moyens techniques du laboratoire

Le laboratoire de la CRIIRAD dispose des équipements nécessaires à la bonne exécution d’expertises radioécologiques (radiamétrie in situ, moyens de prélèvement, chaînes de spectrométrie gamma pour le dosage de radionucléides dans l’eau, l’air, les sols et déchets, les bioindicateurs et la chaîne alimentaire, mesure intégrée ou en continu du radon dans l’air ambiant, analyseur à scintillation liquide pour le dosage du tritium et des radionucléides émetteurs alpha et bêta purs, etc.).

Le laboratoire de la CRIIRAD est équipé pour effectuer des échantillonnages sur le terrain :

  • Liquides : / pompe péristaltique, dispositif de filtration continue mobile, pompe immergée 2 pouces pour piézomètres, plongeur lesté, bouteille de prélèvement verticale pour tube de forage pour grande profondeur (> 100 m), godet sur perche, PH-MÈTRE, conductimètre, profondimètre (sonde électrique KLL), etc.
  • Sols : /  radiamètres, spectromètre gamma NaI portatif, carottier, tarière, etc.
  • Sédiments et bioindicateurs aquatiques : / godet sur perche, tube méthacrylate calibré, benne EKMAN, cône de Berthois, bateau pneumatique type zodiac motorisé, filets pour échantillonnage de plancton, râteau, perche.
  • Bioindicateurs atmosphériques et végétaux : / spatule, outils tranchants à lame en acier inoxydable, gants.
  • Air et précipitations : / aspirateur étanche portatif et filtre papier rose (350 l/min), pluviomètres, balises fixes Berthold (filtres aérosols et cartouches à charbon actif), moniteurs portatif Alphaguard (radon).

Les échantillons sont conditionnés en pot plastique 2 litre avec obturateur (sédiments et certains échantillons biologiques) ou double sac plastique résistant (sols, certains bioindicateurs, filtres, cartouches à charbon actif). Des glacières et caisses plastiques permettent de transporter les échantillons.

L’équipement de terrain comprend notamment 1 spectromètre portable Target Nanospec, 4 ictomètres (DG5 et SPP2) et 1 compteur proportionnel LB 123 D. Les mesures de radon en dynamique s’effectuent grâce à 2 moniteurs ALPHAGUARD.

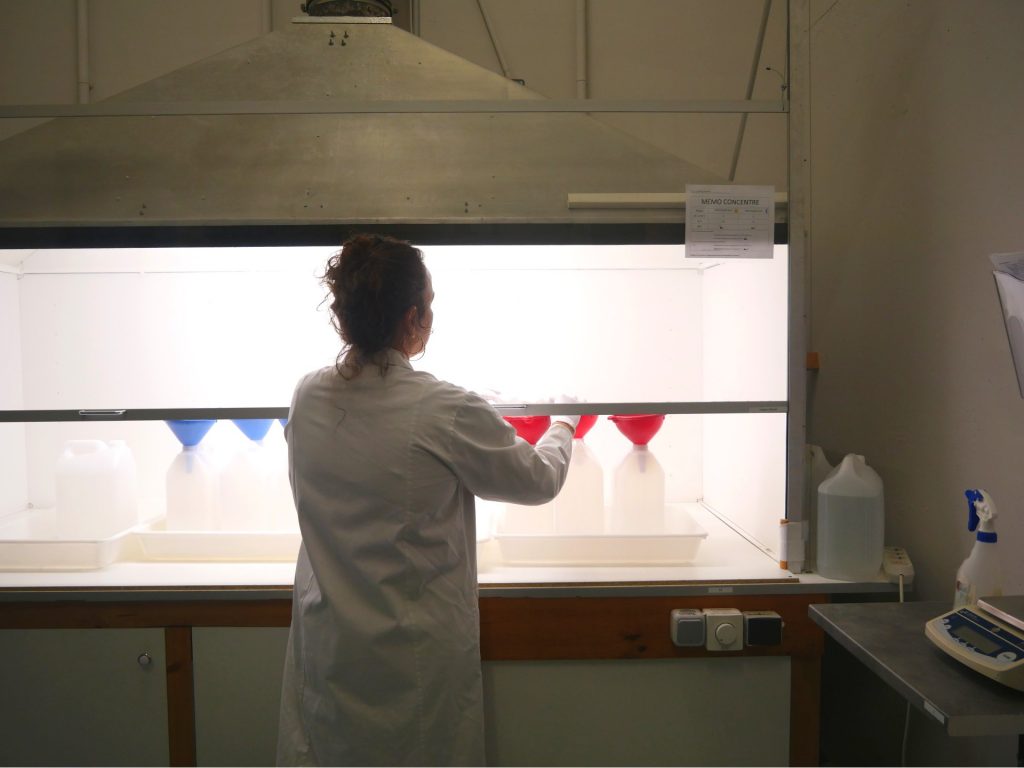

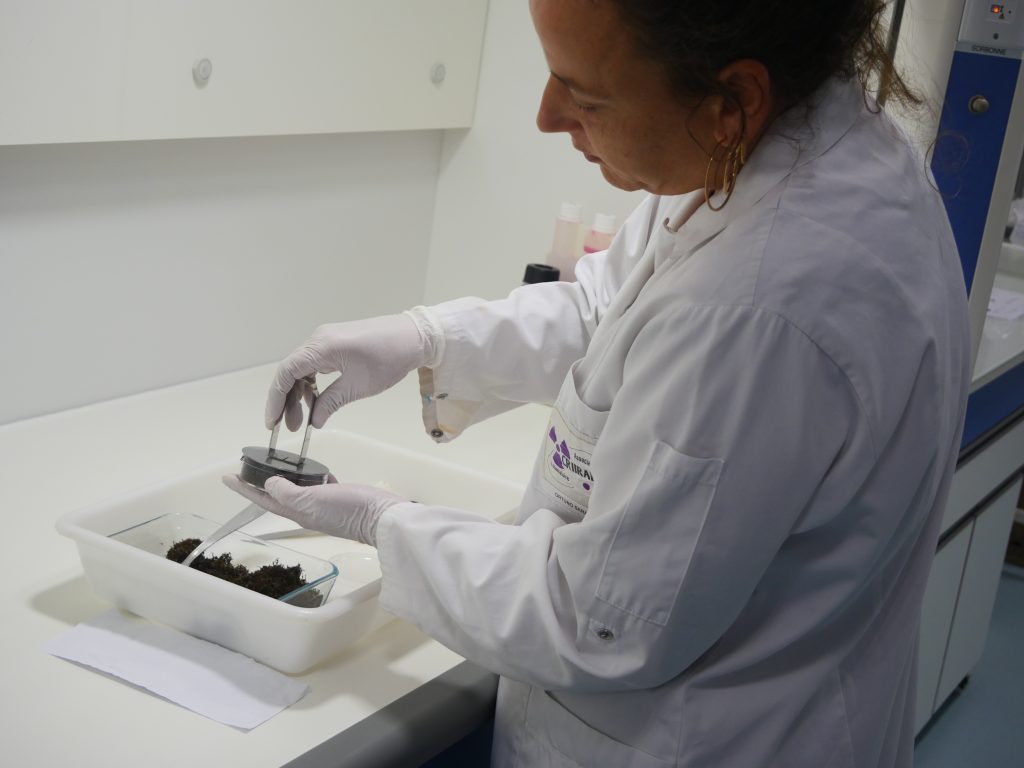

La salle de préparation permet le traitement et le conditionnement des échantillons (paillasses, hottes ventilées, matériel de broyage, tamisage, filtration, distillation, dessiccation, balances de précision, etc.).

Dans la salle de comptage sont installées deux chaînes de détection par spectrométrie gamma équipées de détecteurs semi-conducteurs au germanium hyperpur couplés à des analyseurs 8 000 canaux ainsi qu’un analyseur à scintillation liquide (Packard TRI-CARB modèle 2770 TR/SL) à très bas bruit de fond.

 Matériel portatif utilisé sur le terrain ou en laboratoire

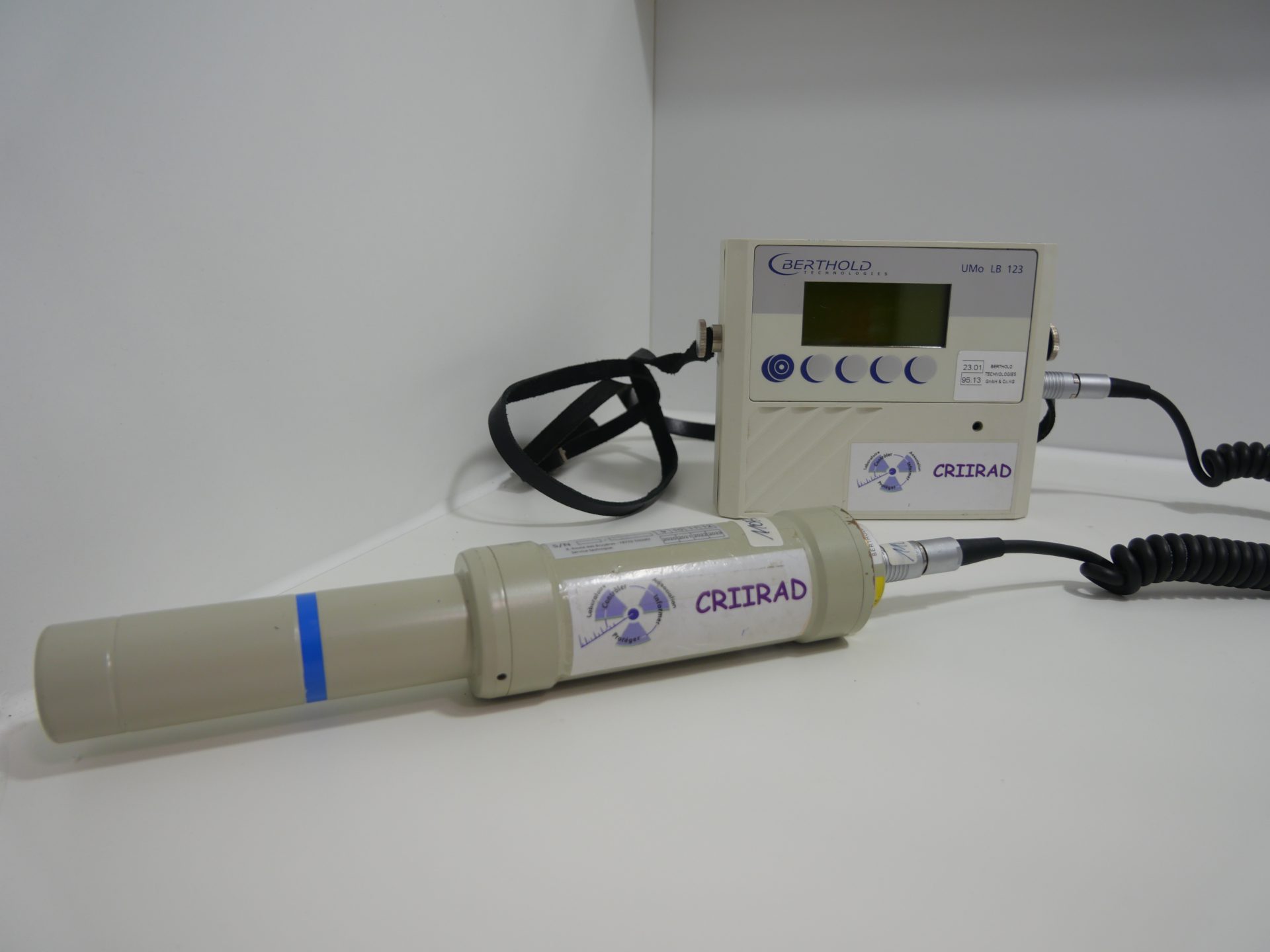

Compteur proportionnel LB 123D Berthold : pour l’évaluation des débits d’équivalent de dose gamma (H*10, µSv/h). Cet appareil est agréé par le P.T.B. allemand.
Compteur proportionnel LB 123D Berthold : pour l’évaluation des débits d’équivalent de dose gamma (H*10, µSv/h). Cet appareil est agréé par le P.T.B. allemand.

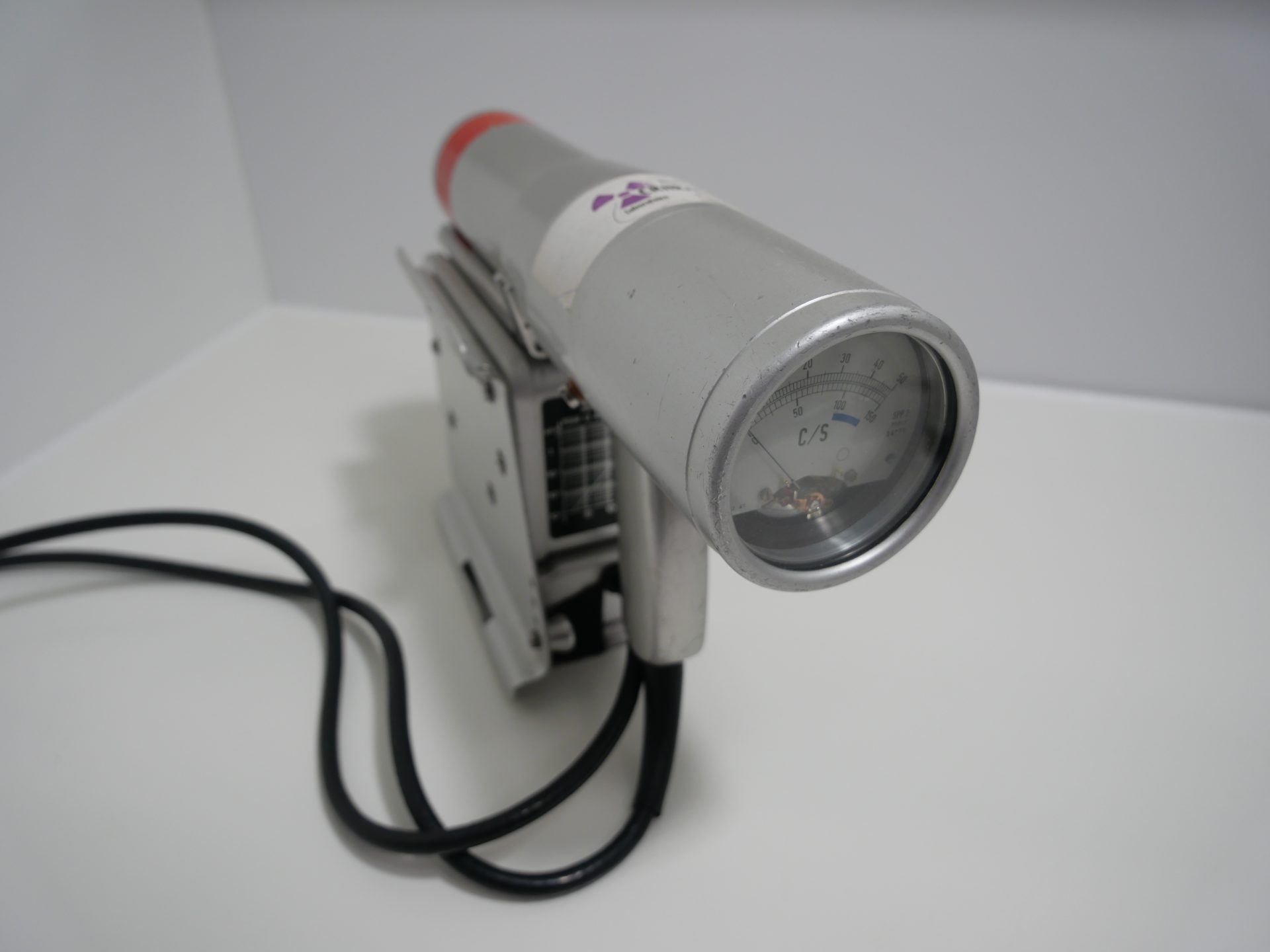

Ictomètre SPP2 Saphymo :
scintillomètre à cristal d’iodure de sodium (Nal)
pour les rayonnements gamma d’énergie
supérieure à 30 KeV.. Cet appareil
est utilisé pour la recherche
d’anomalies radiamétriques (émissions gamma).
Ictomètre SPP2 Saphymo : scintillomètre à cristal d’iodure de sodium (Nal) pour les rayonnements gamma d’énergie supérieure à 30 KeV.. Cet appareil est utilisé pour la recherche d’anomalies radiamétriques (émissions gamma).

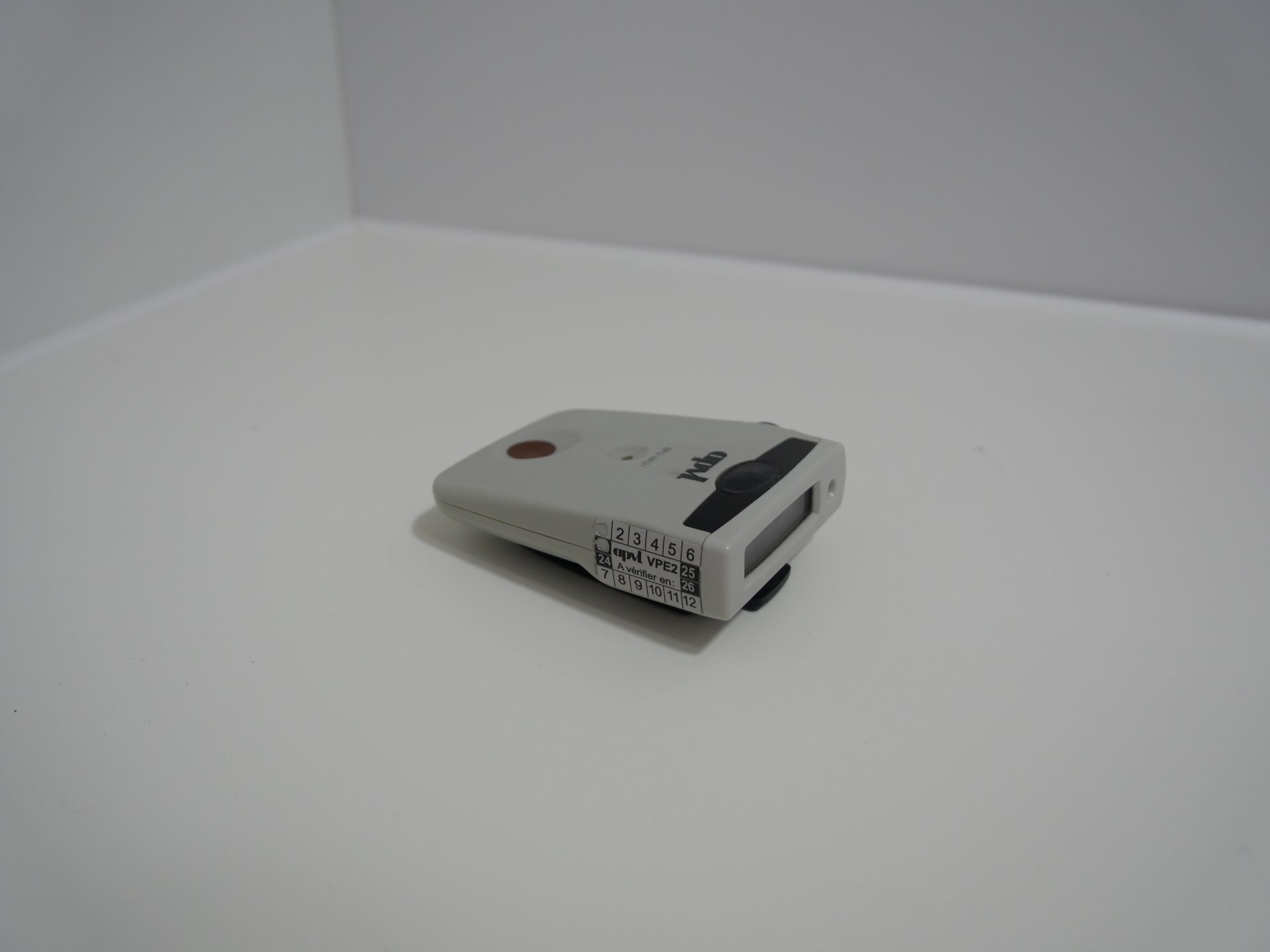

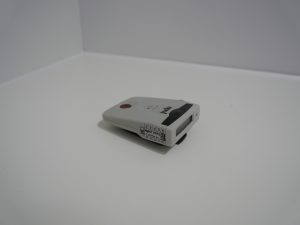

Dosimètres électroniques X, bêta, gamma et gamma-neutrons (type EPD) : ces appareils permettent de mesurer les débits de dose et doses cumulées. Ils sont utilisés pour la radioprotection du personnel du laboratoire ou pour des mesures in situ.
Dosimètres électroniques X, bêta, gamma et gamma-neutrons (type EPD) : ces appareils permettent de mesurer les débits de dose et doses cumulées. Ils sont utilisés pour la radioprotection du personnel du laboratoire ou pour des mesures in situ.

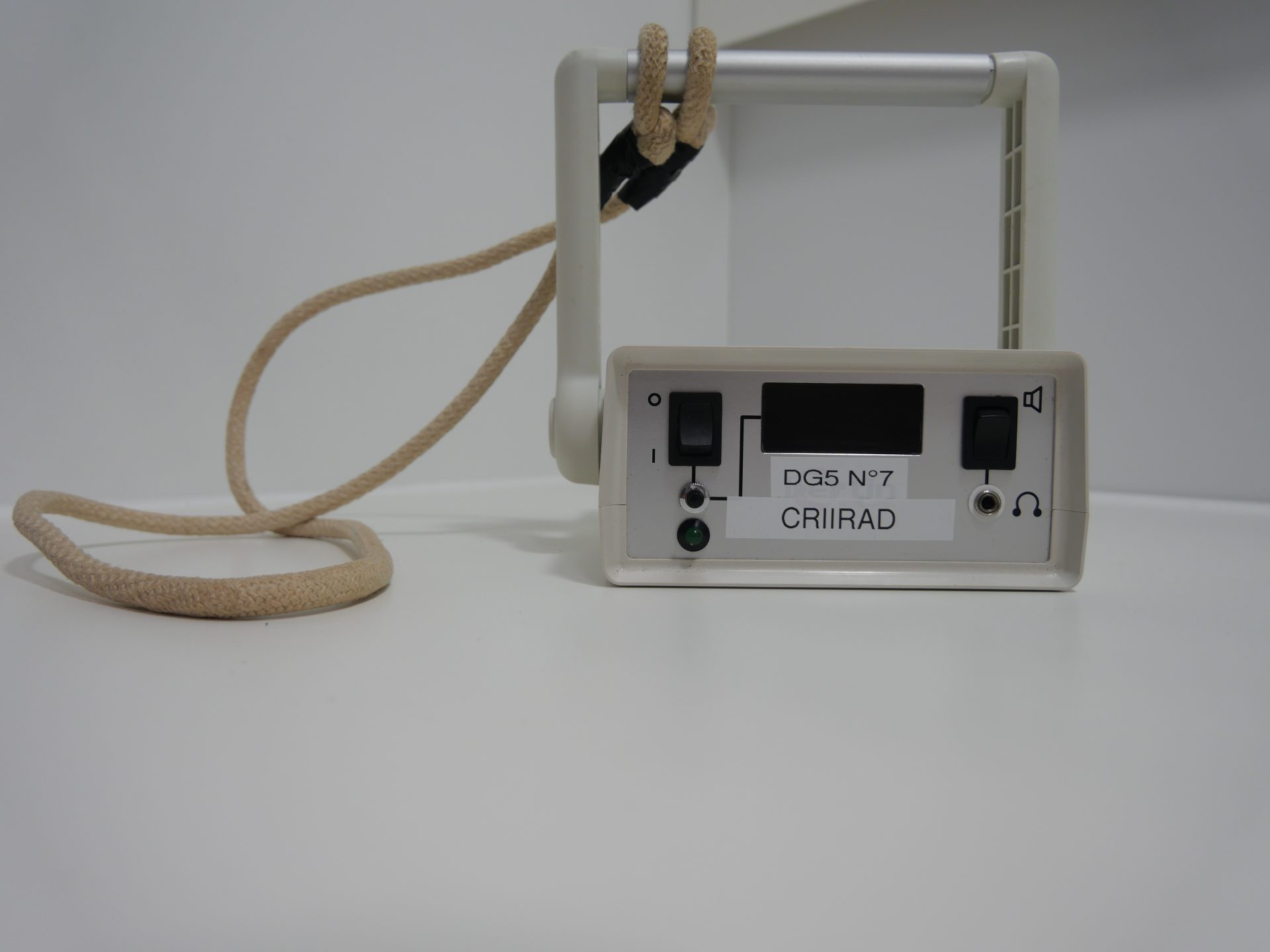

 Ictomètres DG5 Saphymo-Novelec : scintillomètres de grande sensibilité utilisés pour la recherche d'anomalies radiamétriques (émissions gamma).
Ictomètres DG5 Saphymo-Novelec : scintillomètres de grande sensibilité utilisés pour la recherche d’anomalies radiamétriques (émissions gamma).

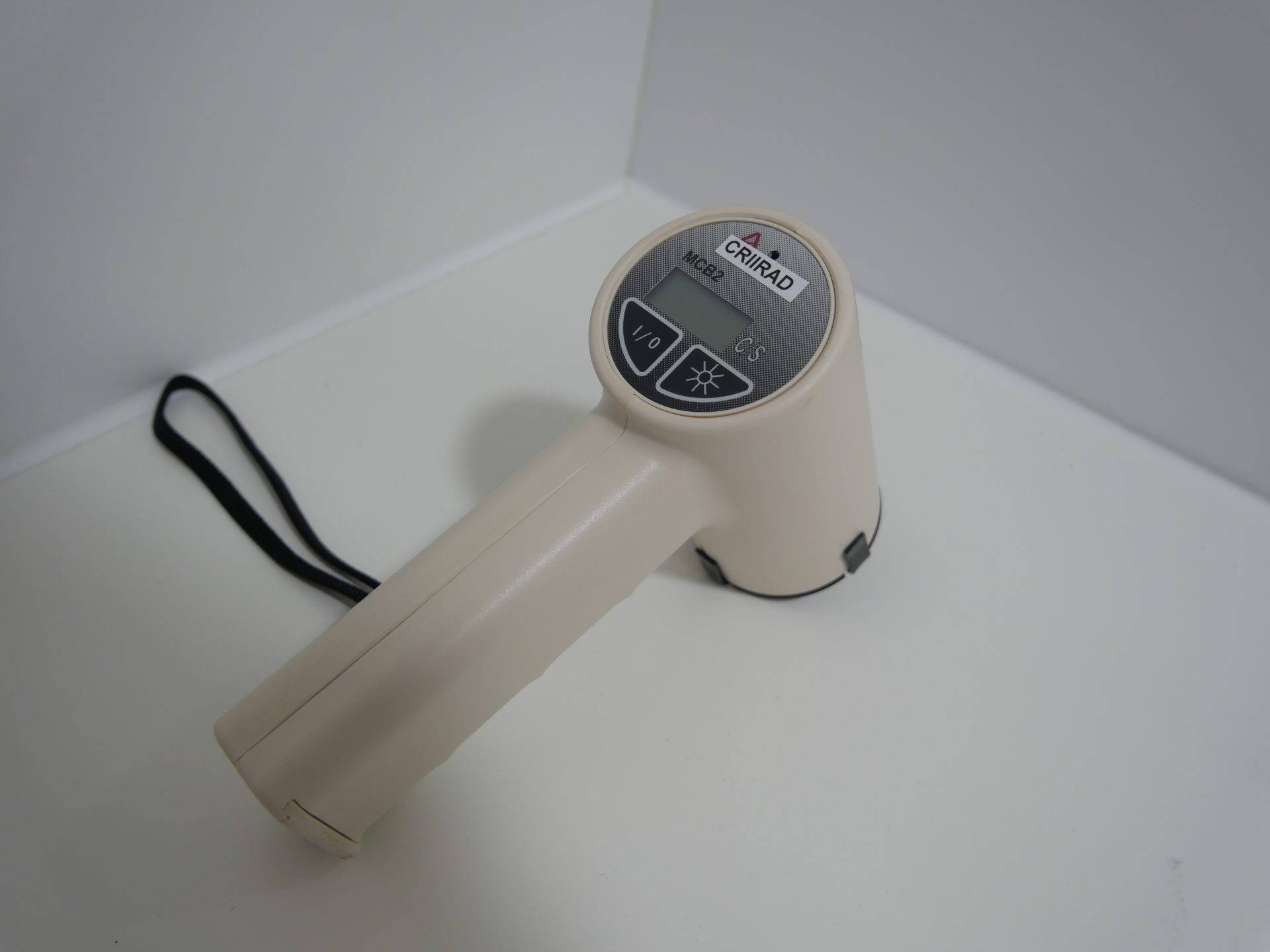

Contaminomètre alpha-bêta-gamma (MCB2, Canberra) : cet appareil permet de détecter une contamination par des radionucléides émetteurs de rayonnement alpha, bêta ou gamma.
Contaminomètre alpha-bêta-gamma (MCB2, Canberra) : cet appareil permet de détecter une contamination par des radionucléides émetteurs de rayonnement alpha, bêta ou gamma.

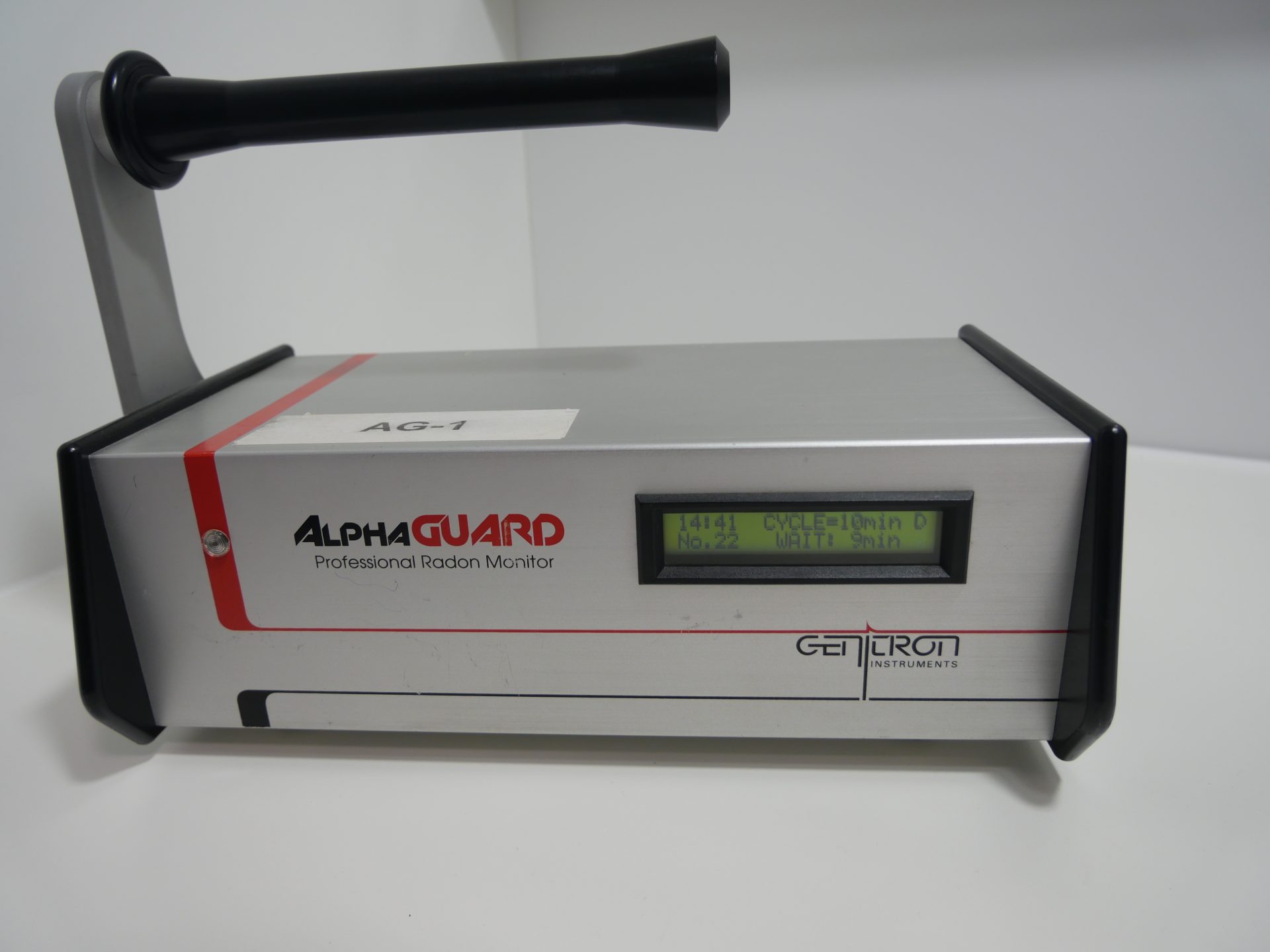

Moniteurs ALPHAGUARD (Génitron) :
mesure en dynamique. Appareil enregistrant en continu la concentration de gaz radon (Bq/m3), la pression atmosphérique,
l’humidité et la température. Fonctionne par diffusion de l'air dans une chambre d'ionisation.
Moniteurs ALPHAGUARD (Génitron) : mesure en dynamique. Appareil enregistrant en continu la concentration de gaz radon (Bq/m3), la pression atmosphérique, l’humidité et la température. Fonctionne par diffusion de l’air dans une chambre d’ionisation.

Utilisation d’un scintillomètre gamma de type DG5 : https://www.youtube.com/watch?v=cpuAUEKk57g

Utilisation d’un contaminomètre alpha-bêta-gamma de type MCB2 : https://www.youtube.com/watch?v=ZoEV4LQyYuo

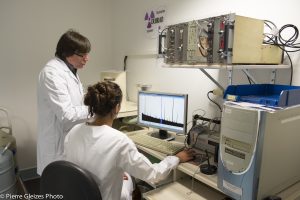

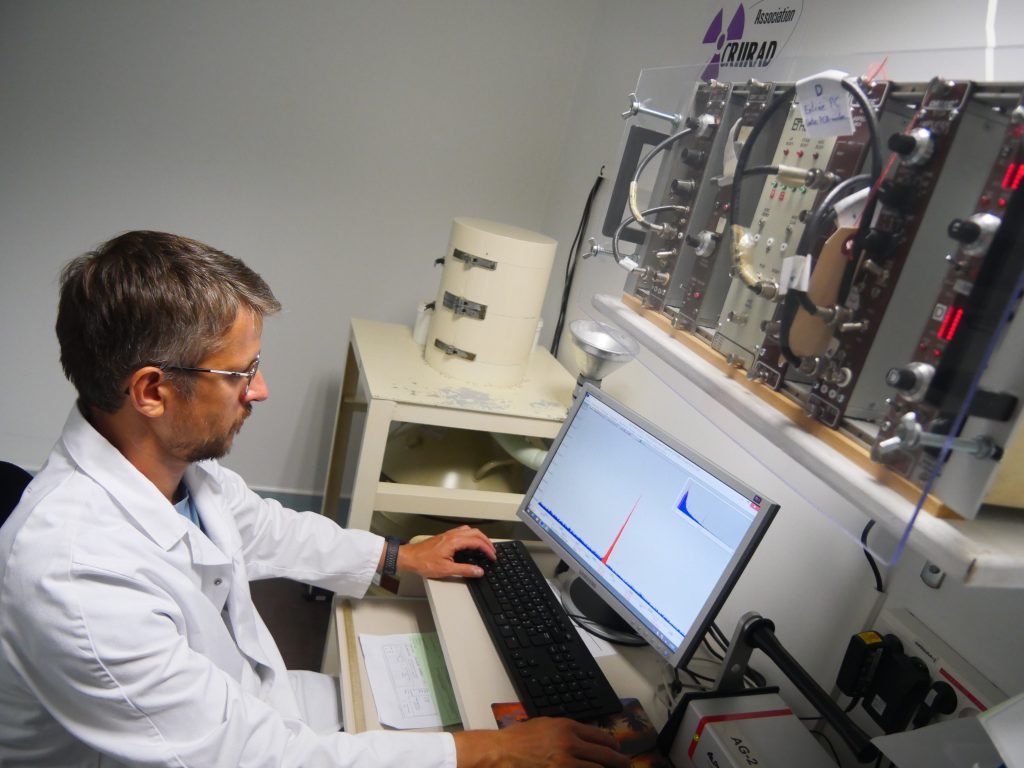

Laboratoire de spectrométrie gamma

Deux chaînes de détection par spectrométrie gamma (mesure des radionucléides artificiels et naturels émetteurs gamma)

Caractéristiques techniques :
Détecteurs semi-conducteurs au germanium hyperpur, type N -EGG/ORTEC, type GMX- couplés à des analyseurs 8000 canaux (carte NUCLEUS), installés dans des chambres blindées en plomb, avec couverture interne en cuivre.
Résolution : 1,72 KeV de largeur à mi-hauteur sur le pic à 1,33 MeV du cobalt 60.
Gamme d’énergie : de 20 KeV à 1,8 MeV.

Laboratoire de scintillation liquide

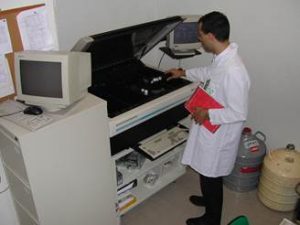

1 analyseur à scintillation liquide pour mesure du tritium

Caractéristiques techniques :
Analyseur Packard, TRI-CARB modèle 2770 TR/SL, avec chambre de comptage spéciale très bas bruit de fond (cristal BGO changé en 2012). Etablissement du bruit de fond à partir d’une eau des Abatilles. Limite de détection typique pour le tritium : 2 Bq/l.
